巴倫變壓器在高速ADC/DAC中的應用主要解決以下幾個技術問題：

1.平衡與不平衡信號之間的轉換：

·巴倫可以將單端信號轉換為差分信號，或?qū)⒉罘中盘?hào)轉換為單端信號。

·在ADC或DAC中通常需要差分信號來提高共模噪聲抑制能力。

·差分信號有助于減少信號傳輸過程中的干擾和噪聲。

2.提供準確的阻抗匹配：

·巴倫能有效地匹配輸入和輸出阻抗，確保信號傳輸過程中的最大功率傳輸。

·高速ADC/DAC要求精確的阻抗匹配來最小化反射損失和信號失真。

·通過調整巴倫的線圈比率，可以實現不同的阻抗比，如1:1或1:2等。

3.維持相位和幅度平衡：

·巴倫的設計要確保兩個輸出信號之間具有180°的相位差，以保持信號的完整性。

·相位不平衡會導致偶次諧波失真，降低ADC的無雜散動態范圍（SFDR）。

·幅度不平衡同樣會降低系統的性能，影響信號的真實性

下方列舉幾個應用電路：

1.ADI的高速雙模數轉換器AD9680系列，其“推薦應用”電路中，優先使用了MACOM的ETC1-1-13TR和Marki的BAL-0006系列巴倫做信號平衡，而我司推出的“H3-ETC1-1-13TR”，則是對標MACOM產品進行“原位替代”

亮點參數：

封裝: SMD-5P，3.81*3.81（mm）

頻率范圍: 4.5MHz~3GHz

阻抗:50Ω

阻抗比-不平衡/平衡: 1:1

插入損耗(最大值): 3.5dB

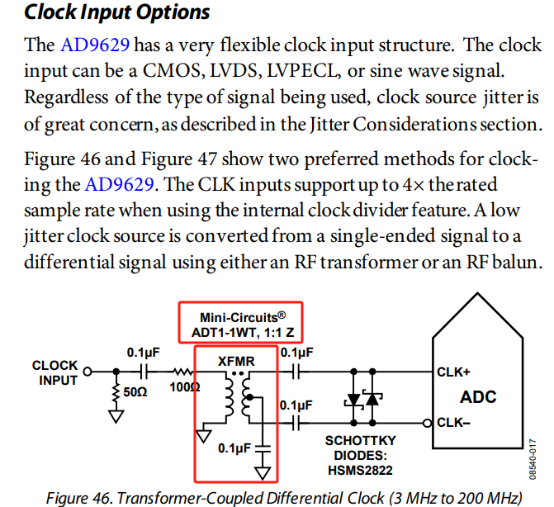

2.ADI的高速模數轉換器AD9629系列，其“推薦應用”電路中，優先使用了Mini-Circuits的ADT1-1WT巴倫做信號平衡，而我司推出的“H3-ADT1-1WT+”，則是對標Mini產品進行“原位替代”

亮點參數：

封裝: SMD-6P，7.11*6.35（mm）

頻率范圍: 0.4MHz~800MHz

阻抗:75Ω

阻抗比-不平衡/平衡: 1:1

插入損耗(最大值): 3.0dB

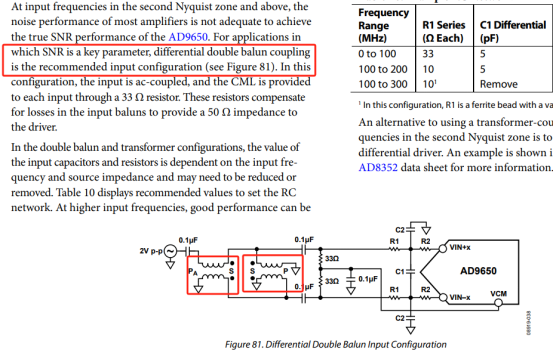

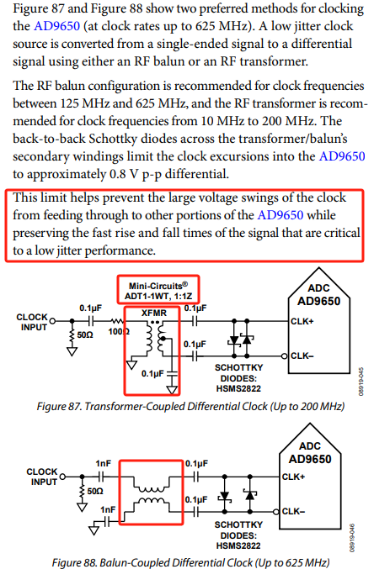

3.而ADI的高速模數轉換器AD9650系列，其“推薦應用”電路中，優先使用了Mini-Circuits的ADT1-1WT巴倫做信號平衡，此外在圖81中，推薦電路中應用雙巴倫的“單端-差分”信號轉換，進一步提高“信噪比”，而我司推出的“H3-ADT1-1WT+”，則是對標Mini產品進行“原位替代”

亮點參數：

封裝: SMD-6P，7.11*6.35（mm）

頻率范圍: 0.4MHz~800MHz

阻抗:75Ω

阻抗比-不平衡/平衡: 1:1

插入損耗(最大值): 3.0dB
